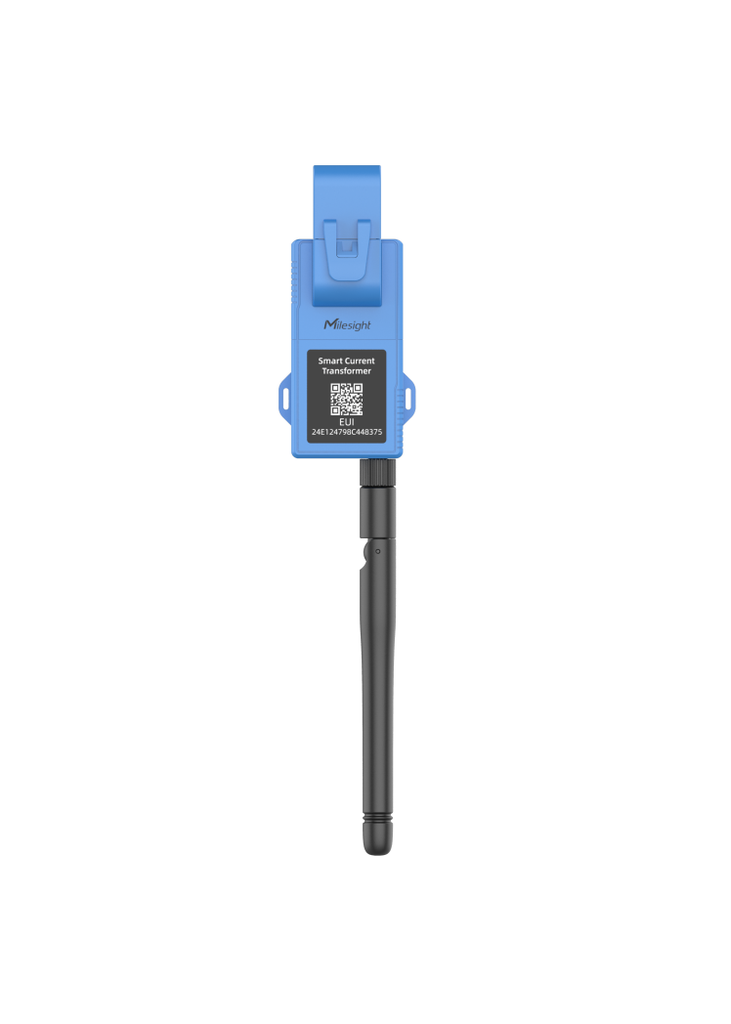

ASPERIOT: CT103

Slouží k nepřímému a bezkontaktnímu měření střídavého elektrického proudu v reálném čase bez nutnosti zásahu do elektroinstalace. Umožňuje vzdálené sledování elektrické spotřeby zařízení, strojů nebo celých objektů a pomáhá tak optimalizovat energetické náklady, předcházet poruchám či přetížením a zefektivnit správu energie.


Cena s DPH

3 158,10 Kč 3 158,10 Kč  s DPH
0,00 Kč  s DPH

Proudový transformátor je vytvořený pro dálkové měření úrovní střídavého proudu. Usnadňuje analýzu spotřeby energie prostřednictvím hlášení akumulovaných ampér hodin. S výběrem detekce proudu 100A a 250A vyhovuje specifickým potřebám v rámci monitorování energie v různých scénářích.

Proudový transformátor je vytvořený pro dálkové měření úrovní střídavého proudu. Usnadňuje analýzu spotřeby energie prostřednictvím hlášení akumulovaných ampér hodin. S výběrem detekce proudu 100A a 250A vyhovuje specifickým potřebám v rámci monitorování energie v různých scénářích.

Efektivní sledování energie

Zařízení je vyráběno ve dvou provedeních CT101 a CT103, které zajistí efektivní monitorování energie specifickým scénářům. Pro běžné aplikace, kde dominuje proud do 100A je vhodné zařízení CT101. V prostředí, kde je potřeba širší rozsah měření proudu je vhodné použít CT103.


Efektivní sledování energie

Zařízení je vyráběno ve dvou provedeních CT101 a CT103, které zajistí efektivní monitorování energie specifickým scénářům. Pro běžné aplikace, kde dominuje proud do 100A je vhodné zařízení CT101. V prostředí, kde je potřeba širší rozsah měření proudu je vhodné použít CT103.


Vysoce přesný a samonapájecí

Zařízení umožňuje sledovat spotřebu energie v reálném čase s vysokou přesností. Zařízení navíc využívá energii přímo z měřeného obvodu, a proto není nutná žádná kabeláž ani baterie.

Vysoce přesný a samonapájecí

Zařízení umožňuje sledovat spotřebu energie v reálném čase s vysokou přesností. Zařízení navíc využívá energii přímo z měřeného obvodu, a proto není nutná žádná kabeláž ani baterie.

Stabilní přenos signálu

Zařízení využívající technologii LoRaWAN je navíc vybaveno vysoce výkonnou anténou, která zajišťuje stabilní přenos signálu. To je klíčové pro udržení spolehlivého přenosu dat a úspěšnému monitorování spotřeby energie napříč různým scénářům.

Stabilní přenos signálu

Zařízení využívající technologii LoRaWAN je navíc vybaveno vysoce výkonnou anténou, která zajišťuje stabilní přenos signálu. To je klíčové pro udržení spolehlivého přenosu dat a úspěšnému monitorování spotřeby energie napříč různým scénářům.

CT103

  • Maximální vstupní proud
    250 Arms
  • Minimální vstupní proud
    2 Arms

CT101

  • Maximální vstupní proud
    100 Arms
  • Minimální vstupní proud
    1 Arms

Parametry a specifikace

Detekce ​ ​ ​​​ ​ ​ ​ ​​​RMS proud

​Frekvence  ​ ​ ​ ​​ ​ ​ ​ ​​​3,3 kHz

Napětí ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​​ ​100-480 VAC, 50-60 Hz

Maximální vstupní proud ​ ​ ​ ​ ​300  Arms

Minimální vstupní proud ​ ​ ​ ​2 Arms

Přesnost ​ ​ ​   ​ ​ ​ ​ ​ ​​​±1 %

Rozlišení ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​1 mA

Frekvenční pásmo LoRaWAN ​ ​ ​EU868

Výkon ​ ​ ​ ​ ​ ​​ ​ ​ ​ ​ ​16dBm

Citlivost​​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​-137dBm

Režim ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​OTAA/ABP Class C

Anténní konektor  ​ ​ ​ ​ ​ ​ ​1 × 50 Ω SMA konektor (středový PIN: SMA samice)

​​Tlačítko  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​1 ×  Restart

Indikátor LED  ​ ​ ​ ​ ​ ​ ​ ​ ​​1 × Indikátor stavu/poplachu

Konfigurace  ​ ​ ​ ​ ​ ​ ​ ​ ​USB Type-C nebo Downlink

Napájení  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​Napájecí zdroj s indukovaným proudem

Izolační napětí  ​ ​ ​ ​ ​ ​ ​ ​ ​​2,5 kVac(r.m.s) (1mA/1min)

Barva a materiál  ​ ​ ​ ​​ ​ ​ ​Černá, Nylon PA66 (UL94 V2)

Provozní teplota  ​ ​ ​ ​ ​ ​ ​-20°C až 70°C

Skladovací teplota  ​ ​ ​ ​ ​ ​ ​-25°C až 80°C

Relativní vlhkost  ​ ​ ​ ​ ​ ​ ​​ ​​≤ 95 % (bez kondenzace)

Krytí  ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​IP30

Otvor pro drát ​ ​ ​ ​ ​ ​ ​ ​ ​ ​Ф 16 mm

Hmotnost  ​ ​ ​ ​ ​​ ​ ​ ​ ​ ​​85,65g

Rozměry ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​​86,5 × 31 × 37,4 mm


Parametry a specifikace

Detekce
RMS proud

​Frekvence
​​3,3 kHz

Napětí
​100-480 VAC, 50-60 Hz

Maximální vstupní proud
​300  Arms

Minimální vstupní proud
​2 Arms

Přesnost
±1 %

Rozlišení
​​1 mA

Frekvenční pásmo LoRaWAN
EU868

Výkon
16dBm

Citlivost​​
-137dBm

Režim
OTAA/ABP Class C

Anténní konektor
1 × 50 Ω SMA konektor (středový PIN: SMA samice)

​​Tlačítko
1 ×  Restart

Indikátor LED
1 × Indikátor stavu/poplachu

Konfigurace
USB Type-C nebo Downlink

Napájení
Napájecí zdroj s indukovaným proudem

Izolační napětí
2,5 kVac(r.m.s) (1mA/1min)

Barva a materiál
Černá, Nylon PA66 (UL94 V2)

Provozní teplota
​-20°C až 70°C

Skladovací teplota
​-25°C až 80°C

Relativní vlhkost
​​≤ 95 % (bez kondenzace)

Krytí
​IP30

Otvor pro drát
Ф 16 mm

Hmotnost
85,65g

Rozměry
​​86,5 × 31 × 37,4 mm

KOMPATIBILNÍ S OTEVŘENÝMI STANDARDY


Modul ITRON Cyble 5 je navržen pro připojení do sítí používající otevřené standardy komunikace wM-Bus, nebo víceúčelové IoT sítě (LoRaWAN /Sigfox/OMSv4).

Automatizovaný odečet (Automated Meter Reading - AMR)

Bezdrátový odečet dat měřičů pochůzkou, nebo za jízdy použitím ITRON RF Master 5. Umožňuje dálkový odečet měřiče bez fyzického přístupu do objektu.

Iot sítě (LoRaWAN™ nebo Sigfox®)

Připojení měřičů do sítí Internetu věcí (Internet of Things - IoT) prostřednictvím technologií LoRaWAN™, Sigfox® nebo OMSv4.


ROZŠÍŘENÁ DATOVÁ SADA PRO DISTRIBUCI VODY A PLYNU



Backflow / Reverse Flow

Detekce a vyhodnocení zpětného průtoku pro posouzení kvality vody, nebo zdravotního rizika

Diagnostika

Bezchybná funkce je zajištěna monitorováním:

» Úrovně vybití baterie

» Změny konfigurace

» Synchronizace času v síti LoRaWAN a wM-Bus

Varování a alarmy událostí

Alarmy jsou vyslány v okamžiku, kdy jsou zaznamenány důležité události, jako:

» Únik na straně zákazníka (stálý průtok)

» Pokus o nedovolenou manipulaci (demontáž)

» Stojící měřič (nulová spotřeba)

» Předimenzovaný/poddimenzovaný měřič

Fakturační & záznamové funkce

Nastavitelné fakturační funkce spolu s přesnými daty spotřeby až v 15-ti minutových intervalech

Flow Distribution

Přesný monitoring rozdělení průtoku

Radiová frekvence

Parametr

Hodnota

Protokol

wM-Bus T2, C2 / LoRaWAN™ / Sigfox® / OMS v4

Modulace

FSK, BPSK (Sigfox®), CSS (LoRa®)

Nosná frekvence

868 MHz ISM Band

Vyzářený výkon

< 25 mW

Životnost baterie

Až 15 let*

Technické parametry

Parametr

Hodnota

Zdroj napájení

Lithiová baterie

Krytí

IP 68

Relativní vlhkost

0 až 100% - ponořené

Pracovní teplota

-10°C / +55C***

Krátkodobá teplota

-20°C / +70°C

* Teoretická životnost bez záruky: ve standardních provozních podmínkách a teploty, záviská na způsobu připojení a četnosti odečtu.

** Za normálních aplikací se stanovenými referenčními provozními podmínkami.

*** Provozní: +5°C to +35°C / Skladovací: +5°C to +35°C / Převozní: Min -20°C (<24 hodin vcelku), Max. +70°C (<24 hodin vcelku), / Min. pracovní teplota: -10°C (< 15 dní/rok) / Max pracovní teplota: +55°C (<15 dní/rok).



SHODY

» IP68 dle EN 60529

» Direktiva 2002/95/EC

» RoHs, WEEE2, , ATEX

» Direktiva 2014/53/EU

CERTIFIKACE PŘIPOJITELNOSTI

» LoRaWAN R1.0.4

» Sigfox V2.6.0

» OMS V4.1.2


Produktový list výrobce Itron (PDF)
