Široká kompatibilita

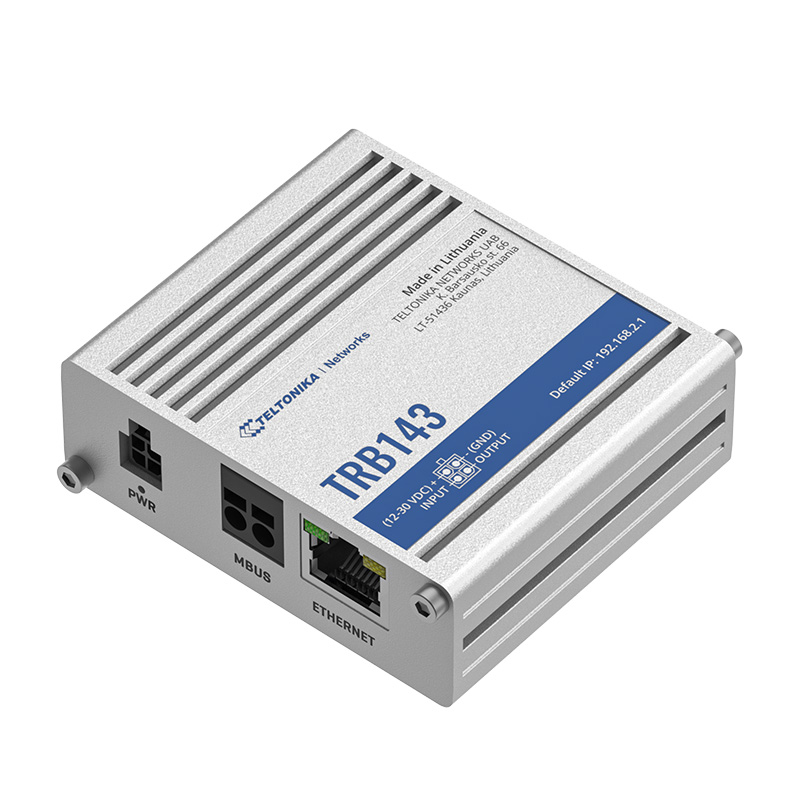

Tato brána je vybavena integrovaným komunikačním protokolem M-Bus, který umožňuje připojení až 250 zařízení. To z ní činí ideální řešení pro rozsáhlé sítě měřičů a jiných monitorovacích zařízení.
Podporuje vzdálený monitoring a konfiguraci prostřednictvím předkonfigurovaného firewallu a Open VPN. Navíc je kompatibilní se systémem vzdálené správy RMS (Remote Management System), což umožňuje snadnou správu a aktualizaci zařízení na dálku.
Kompaktní a všestranná
Jedná se o kompaktní zařízení, které nezabírá mnoho místa, ale poskytuje širokou škálu funkcí. Díky svým rozměrům a nízkému vstupnímu napětí je snadno integrovatelná do různých systémů a aplikací.
Ideální pro aplikace, kde je klíčové spolehlivé a efektivní měření a monitoring. Její robustní konstrukce a široké možnosti připojení ji předurčují k využití v různých odvětvích, od energetiky po průmyslovou automatizaci.
Kompaktní a všestranná
Jedná se o kompaktní zařízení, které nezabírá mnoho místa, ale poskytuje širokou škálu funkcí. Díky svým rozměrům a nízkému vstupnímu napětí je snadno integrovatelná do různých systémů a aplikací.
Ideální pro aplikace, kde je klíčové spolehlivé a efektivní měření a monitoring. Její robustní konstrukce a široké možnosti připojení ji předurčují k využití v různých odvětvích, od energetiky po průmyslovou automatizaci.
Odolnost a spolehlivost
Díky odolné hliníkové konstrukci je brána schopna fungovat v teplotách od -40 °C do 75 °C. To ji činí vhodnou pro použití v náročných průmyslových prostředích, jako jsou systémy inteligentního měření energií nebo dálkového vytápění.
Parametry a specifikace
Typ zařízení 2G, 3G, 4G LTE, 5G, VPN
Operační mód Brána, Router
Komunikační rozhraní Ethernet
LTE až 150 Mbps
LTE pásmo CAT 4
Počet SIM 1 x SIM
Podpora IPv6 Ano
Rozhraní RJ-45
Počet portů RJ-45 1
Podpora IPv6 Ano
Firewall Ano
Operační systém RutOS
Počet jader procesoru 1
Frekvence procesoru 1,3 GHz
RAM 256 MB
Napájení 12 - 30 V
Provozní teplota -40 až +75 °C
Rozměry 74,5 x 25 x 64,4 mm
Hmotnost 145 g
Parametry a specifikace
Typ zařízení
2G, 3G, 4G LTE, 5G, VPN
Operační mód
Brána, Router
Komunikační rozhraní
Ethernet
LTE
až 150 Mbps
LTE pásmo
CAT 4
Počet SIM
1 x SIM
Podpora IPv6
Ano
Rozhraní
RJ-45
Počet portů RJ-45
1
Podpora IPv6
Ano
Firewall
Ano
Operační systém
RutOS
Počet jader procesoru
1
Frekvence procesoru
1,3 GHz
RAM
256 MB
Napájení
12 - 30 V
Provozní teplota
-40 až +75 °C
Rozměry
74,5 x 25 x 64,4 mm
Hmotnost
145 g
KOMPATIBILNÍ S OTEVŘENÝMI STANDARDY
Modul ITRON Cyble 5 je navržen pro připojení do sítí používající otevřené standardy komunikace wM-Bus, nebo víceúčelové IoT sítě (LoRaWAN /Sigfox/OMSv4).
Automatizovaný odečet (Automated Meter Reading - AMR)
Bezdrátový odečet dat měřičů pochůzkou,
nebo za jízdy použitím ITRON RF Master 5.
Umožňuje dálkový odečet měřiče bez
fyzického přístupu do objektu.
Iot sítě (LoRaWAN™ nebo Sigfox®)
Připojení měřičů do sítí Internetu věcí (Internet of Things - IoT) prostřednictvím technologií LoRaWAN™, Sigfox® nebo OMSv4.
ROZŠÍŘENÁ DATOVÁ SADA PRO DISTRIBUCI VODY A PLYNU
Backflow / Reverse Flow
Detekce a vyhodnocení zpětného průtoku pro posouzení kvality vody, nebo zdravotního rizika
Diagnostika
Bezchybná funkce je zajištěna monitorováním:
» Úrovně vybití baterie
» Změny konfigurace
» Synchronizace času v síti LoRaWAN a wM-Bus
Varování a alarmy událostí
Alarmy jsou vyslány v okamžiku, kdy jsou zaznamenány důležité události, jako:
» Únik na straně zákazníka (stálý průtok)
» Pokus o nedovolenou manipulaci (demontáž)
» Stojící měřič (nulová spotřeba)
» Předimenzovaný/poddimenzovaný měřič
Fakturační & záznamové funkce
Nastavitelné fakturační funkce spolu s přesnými daty spotřeby až v 15-ti minutových intervalech
Flow Distribution
Přesný monitoring rozdělení průtoku
Radiová frekvence
Parametr | Hodnota |
Protokol | wM-Bus T2, C2 / LoRaWAN™ / Sigfox® / OMS v4 |
Modulace | FSK, BPSK (Sigfox®), CSS (LoRa®) |
Nosná frekvence | 868 MHz ISM Band |
Vyzářený výkon | < 25 mW |
Životnost baterie | Až 15 let* |
Technické parametry
Parametr | Hodnota |
Zdroj napájení | Lithiová baterie |
Krytí | IP 68 |
Relativní vlhkost | 0 až 100% - ponořené |
Pracovní teplota | -10°C / +55C*** |
Krátkodobá teplota | -20°C / +70°C |
* Teoretická životnost bez záruky: ve standardních provozních podmínkách a teploty, záviská na způsobu připojení a četnosti odečtu.
** Za normálních aplikací se stanovenými referenčními provozními podmínkami.
*** Provozní: +5°C to +35°C / Skladovací: +5°C to +35°C / Převozní: Min -20°C (<24 hodin vcelku), Max. +70°C (<24 hodin vcelku), / Min. pracovní teplota: -10°C (< 15 dní/rok) / Max pracovní teplota: +55°C (<15 dní/rok).

SHODY
» IP68 dle EN 60529
» Direktiva 2002/95/EC
» RoHs, WEEE2, , ATEX
» Direktiva 2014/53/EU
CERTIFIKACE PŘIPOJITELNOSTI
» LoRaWAN R1.0.4
» Sigfox V2.6.0
» OMS V4.1.2
